Komplexe CAD-Daten einfach verstehen
Professioneller CAD Viewer für alle 3D-Formate
3D_Analyzer ist die zentrale Plattform für professionelle CAD-Visualisierung, präzise technische Analysen und eine effiziente Zusammenarbeit entlang des gesamten Produktentwicklungsprozesses.
- Lesen von 36 gängigen 3D-Formaten
- Visualisierung von PMI, Konstruktionshistorie und Parametrik
- Umfangreiche 3D-Analysen
- Exaktes Messen und erzeugen von 3D-Bemaßungen
- Konvertierung aller Formate in JT und 3D-PDF
Analysefunktionen wie Modellvergleich, Kollisionsprüfung und Abstandsanalyse sowie Wandstärken-, Entformungsprüfungen unterstützen die sichere Konstruktion sowie erfolgreiches Projektmanagement und eine einfache Angebotserstellung.
3D_Analyzer ist die ideale Lösung für Konstrukteure, Projektmanager und alle, die CAD-Daten schnell, präzise und sicher visualisieren, analysieren und kommunizieren möchten.

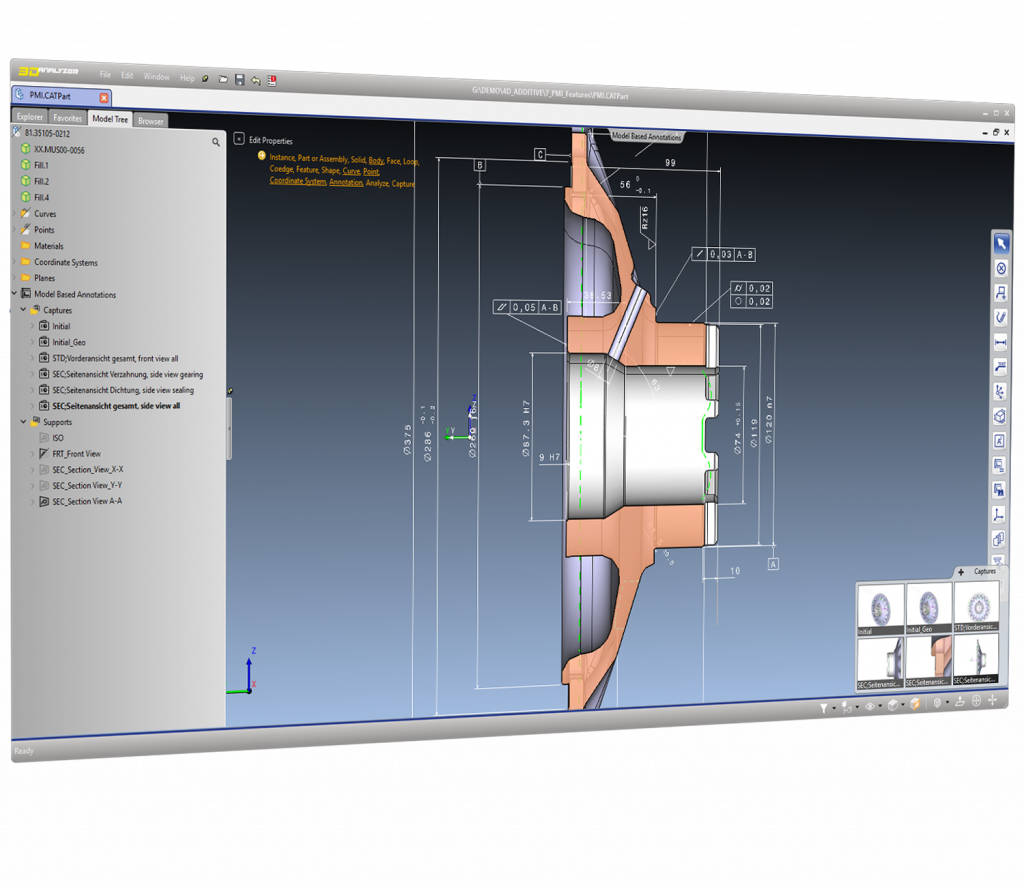

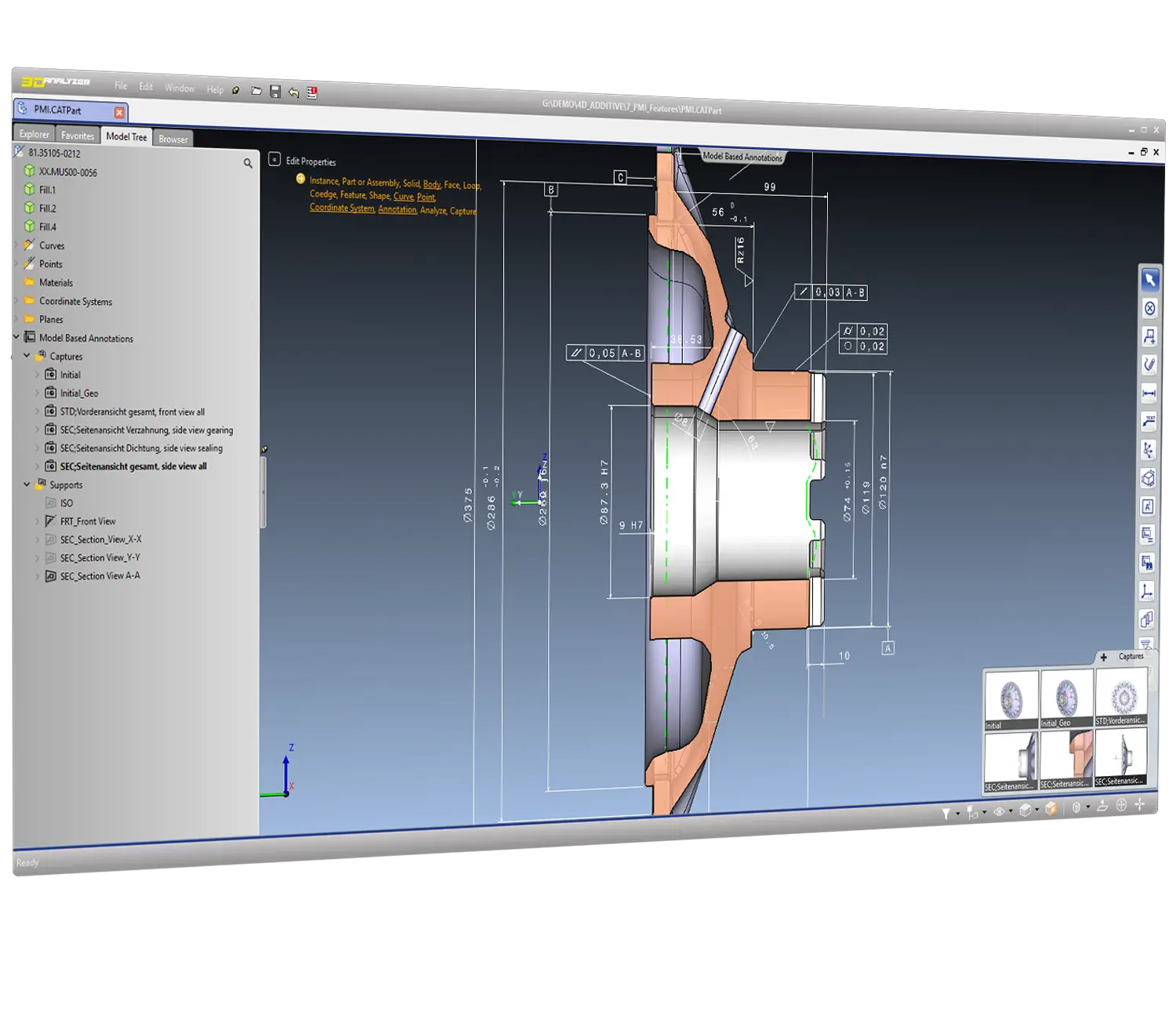

Exaktes Messen und PMI
Der 3D_Analyzer CAD-Viewer verfügt über einen Geometriekern mit hochgenauen Messfunktionen basierend auf den exakten CAD-Modellen. So werden wie in einem CAD-System exakte Werte angezeigt und die Messungen basieren nicht auf triangulierten Daten. Zusätzlich können Product Manufacturing Information (PMI) von V5, Nx und Creo sowie Step 242 sowie Jt eingelesen werden.
Bemaßungen, Anmerkungen sowie Schnitte können mit der 3D-Master Technologie in Ansichten gespeichert und wieder aufgerufen werden. Die im 3D_Analyzer verfügbaren Ansichten und Maße können im CT-Format gespeichert sowie in JT und voll funktionsfähige 3D-PDF konvertiert werden.

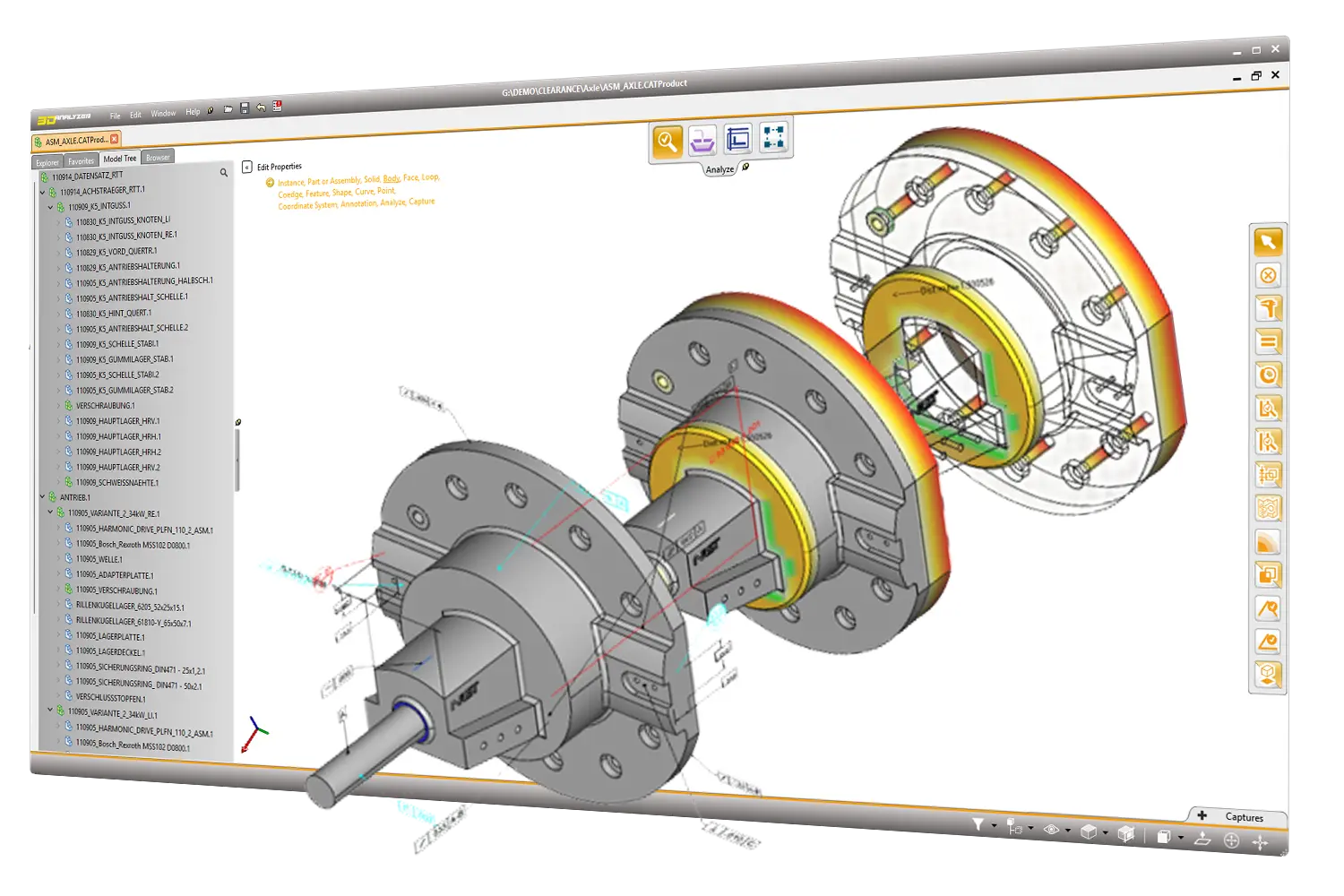

Modellvergleich
3D_Analyzer vergleicht unterschiedliche Versionen von 3D-CAD-Modellen präzise und nachvollziehbar inklusive Geometrie, Baugruppenstruktur und Product Manufacturing Informationen.
Änderungen, Abweichungen und Unterschiede werden visuell hervorgehoben und lassen sich direkt am Modell analysieren. So erkennen Anwender schnell, was sich zwischen zwei Modellständen verändert hat.
Der Modellvergleich unterstützt die Entwicklung, die Qualitätssicherung und das Projektmanagement dabei, Änderungen zuverlässig zu bewerten, Fehler frühzeitig zu erkennen und technische Entscheidungen sicher zu treffen.

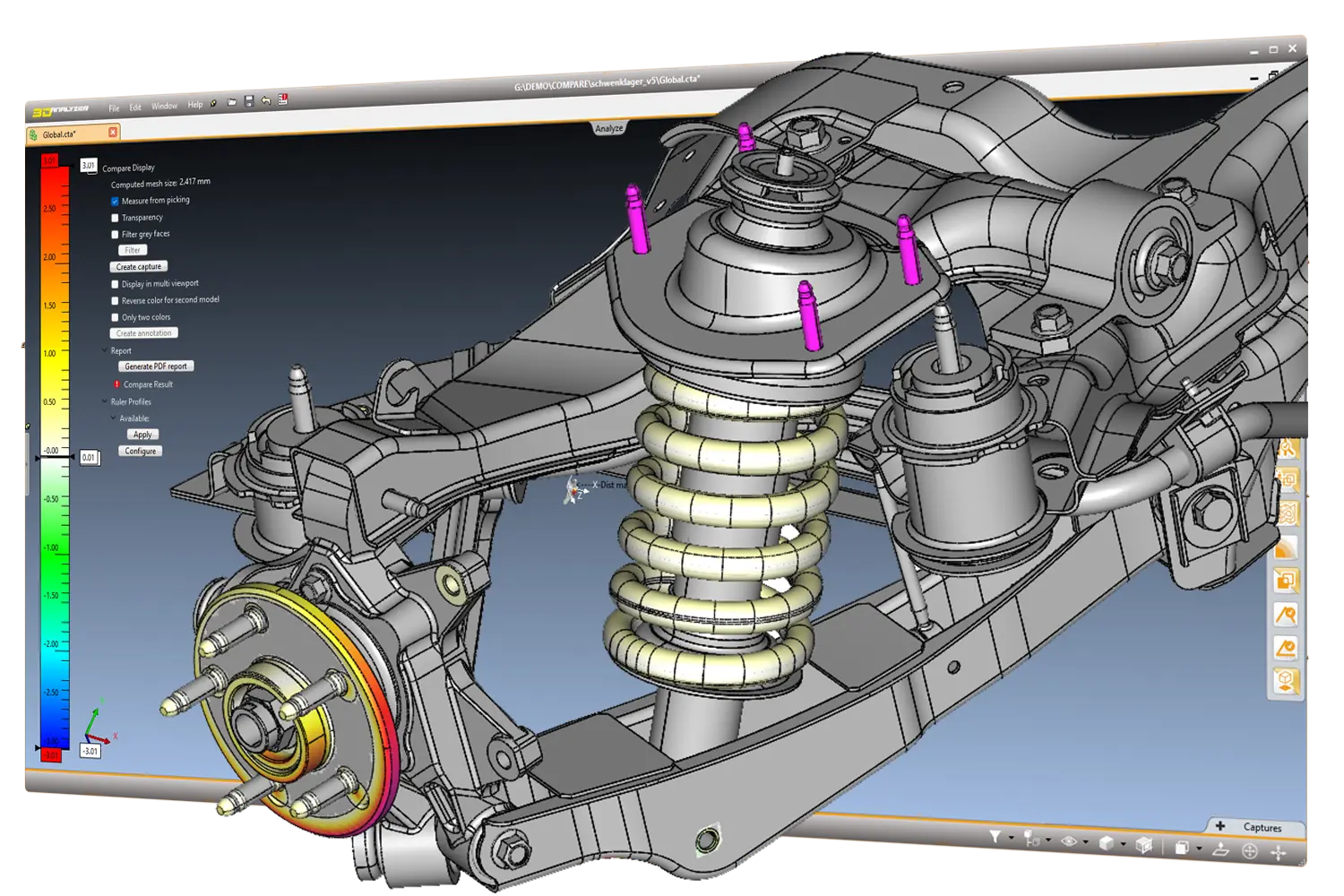

PDF und JT erzeugen
Mit Hilfe des 3D Analyzer können alle gängigen CAD Formate, wie Catia V5, Nx, Creo sowie STEP und JT, in eingelesen und in das JT und PDF Format exportiert werden. Hierbei bleiben eingelesene sowie die im Viewer erzeugten Product Manufacturing Informationen und Anmerkungen erhalten.
Analyseergebnisse zum Beispiel aus dem Modellvergleich oder der Wandstärkenprüfung können als 3D-PDF gespeichert und mit Entwicklungspartnern, Zulieferern und Kunden geteilt werden.
Baugruppenanimation und Explosionszeichnungen
Erstellen Sie Animationen, Bewegungsabläufe und Explosionszeichnungen direkt am 3D-Modell und zeigen Sie, wie Bauteile innerhalb einer Baugruppe zusammenwirken.
Bewegungen, Kamerapositionen, Anzeigezustände und Explosionsansichten lassen sich gezielt definieren und über eine Zeitachse steuern. So werden komplexe Baugruppen, Montageschritte und technische Zusammenhänge klar verständlich.
Ideal für technische Reviews, Dokumentation und Abstimmungen im Team wenn nicht nur das Modell, sondern auch Aufbau, Funktion und Bewegung sichtbar werden sollen.

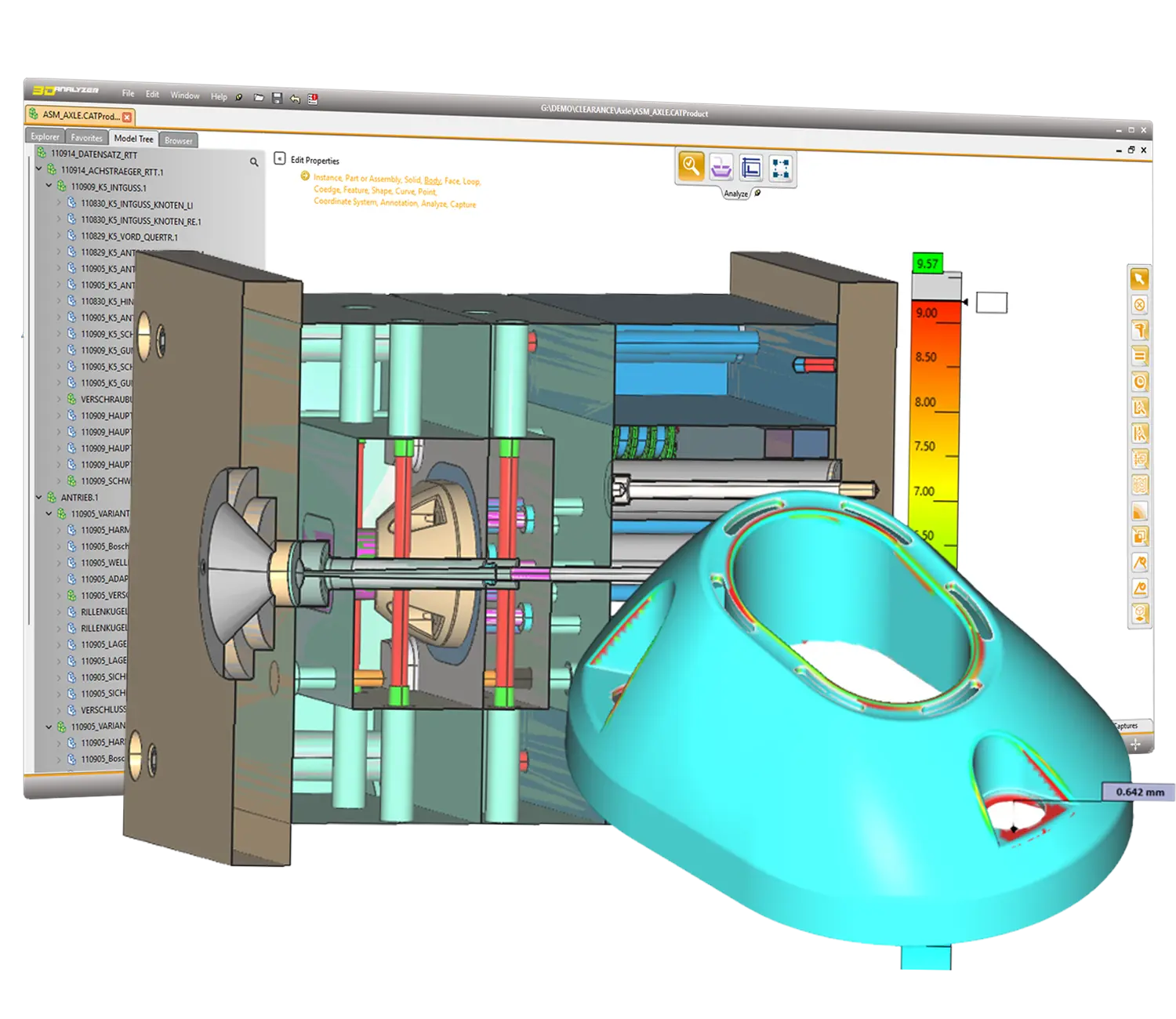

Kritische Wandstärken erkennen
Prüfen Sie Wandstärken von Bauteilen automatisch und erkennen Sie kritische Wandstärken direkt am 3D-Modell.
Die Analyse macht Wandstärken durch Filterfunktionen mit anpassbaren Grenzwerten sowie farbiger Darstellung visuell sichtbar. So wird schnell erkennbar, welche Bereiche genauer bewertet werden müssen.
Für Entwicklung, Qualitätssicherung und Fertigung bedeutet das: weniger Risiko, bessere Bauteilqualität und sichere Entscheidungen, bevor Probleme in Produktion oder Montage teurer Werkzeuge entstehen.
Analysen für den Werkzeugbau
Durch spezielle Analysefunktionen können Formenbauer bereits frühzeitig Aussagen über die Herstellbarkeit sowie Werkzeugauslegung und Kosten treffen.

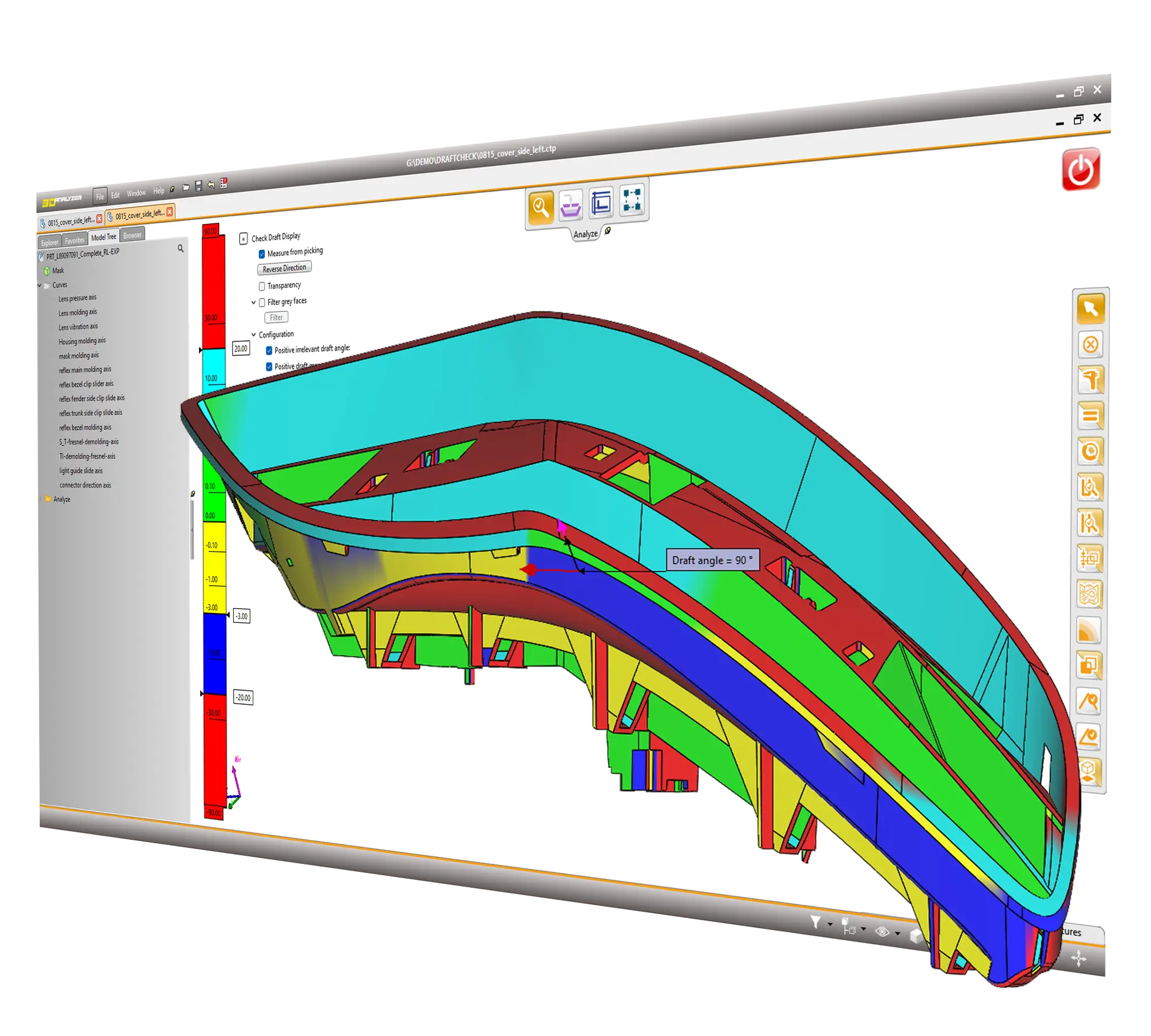

Die Auszugsschrägenanalyse macht sichtbar, ob Flächen über ausreichende Entformungsschrägen verfügen und sich ein Bauteil problemlos aus dem Werkzeug entformen lässt. So kann bereits vor der eigentlichen Werkzeugkonstruktion beurteilt werden, ob Anpassungen am CAD-Modell notwendig sind.
Mit der Hinterschnittanalyse lassen sich kritische Geometrien anhand einer definierten Entformungsrichtung identifizieren. So werden beispielsweise Bereiche visualisiert, die bewegliche Werkzeugelemente wie Schieber erfordern. Zusätzlich wird eine mögliche Werkzeugtrennung erkennbar.
Die Analysefunktion Projizierte Fläche liefert die erforderlichen Werte für die Schließkraftberechnung des Werkzeugs. So lässt sich frühzeitig einschätzen welche Maschine zur Produktion verwendet werden kann.

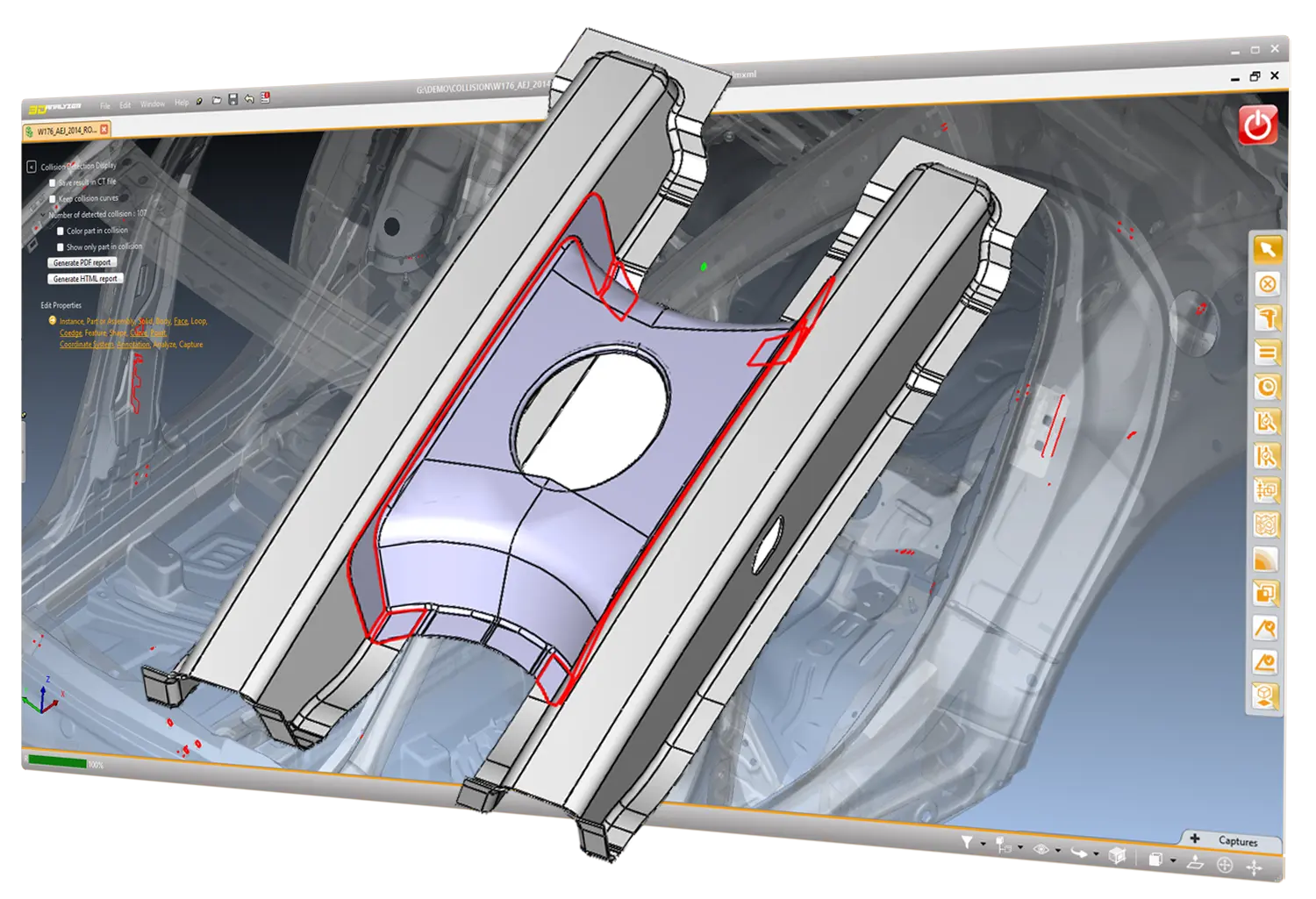

Kollisionen früh erkennen
Prüfen Sie umfangreiche Baugruppen automatisch auf Bauteile, die sich berühren, überschneiden oder einen definierten Mindestabstand unterschreiten. Durch Verwendung der exakten CAD-Modelle kann der 3D_Analyzer zuverlässig zwischen Kontakt oder Kollision unterscheiden.
Kontakte und Kollisionen werden hierbei direkt auf dem 3D-Modell sichtbar gemacht, klar hervorgehoben und sind durch Filterfunktionen einfach nachvollziehbar.
So erkennen Teams frühzeitig kritische Bereiche, vermeiden teure Nacharbeit und treffen sichere Entscheidungen, bevor aus digitalen Fehlern reale Kosten werden.
