Konvertieren Sie funktionsfähige CAD-Modelle

Featurebasierte Konvertierung für nahtlose Engineering-Workflows

3D_Feature konvertiert voll funktionsfähige CAD-Modelle zwischen allen gängigen CAD-Systemen wie Catia V5/V6, NX, Creo und SolidWorks, ohne dass die Konstruktionsabsicht der ursprünglichen CAD-Modelle verloren geht.

• Konvertierung des Feature-Historiebaums und der Parameter

• Konvertierung von Bauteilen und Baugruppen

• Feature-Skizzen mit Beschränkungen und Anmerkungen

• Konvertierung von 3D-PMI und Metadaten

Mit 3D_Feature konvertierte Modelle enthalten den Konstruktionshistoriebaum mit Features und Parametern, Feature-Skizzen mit Beschränkungen sowie Attribute und Produktfertigungsinformationen – genau wie im ursprünglichen CAD-System entworfen

Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.

Mehr Informationen

Inhalt entsperren Erforderlichen Service akzeptieren und Inhalte entsperren

Die Zukunft der Interoperabilität

Heutzutage verlangen Unternehmen eine Interoperabilität, die noch einen Schritt weiter geht und die volle Funktionalität sowie den Wert ihrer CAD-Daten bewahrt.

Unsere innovative, auf Features basierende Technologie gibt Unternehmen die Freiheit, ihre personellen Ressourcen in MCAD-Umgebungen zu optimieren oder voll funktionsfähige Altdaten zu migrieren, ohne dabei Wissen, Wert und Zeit zu verlieren.

Native Schnittstellen machen den Unterschied

CoreTechnologie ist der weltweit führende Anbieter von Reverse-Engineering-Lösungen für CAD-Schnittstellen. Die selbst entwickelten Schnittstellen lesen und extrahieren die gesamte Konstruktionshistorie sowie alle weiteren Informationen aus den nativen CAD-Dateien – ohne Einschränkungen.

Alle Informationen wie Konstruktionshistorie, Features und Parameter, Skizzen sowie die Baugruppenstruktur werden direkt aus den Binärdateien extrahiert – ohne dass ein Zugriff auf eine Lizenz oder eine API eines CAD-Systems erforderlich ist.

Adaptive Konvertierung

Um eine nahtlose Konvertierung zu ermöglichen, führt 3D_Feature vor dem Neuerstellungsvorgang im Zielsystem eine adaptive Optimierung der Konstruktionshistorie durch. Alle Feature-Typen und die Datenstruktur werden an die Anforderungen des Zielsystems angepasst.

Im Zielsystem nicht verfügbare Feature-Typen werden ersetzt und die Feature-Einstellungen entsprechend den Anforderungen des Zielsystems angepasst.

DIN- oder ISO-Bohrungs-Features können auf eine der beiden Normen neu definiert werden oder die Norm für das gesamte Teil geändert werden. Bohrungen, die nicht als DIN- oder ISO-Bohrungen spezifiziert sind, können automatisch erkannt und als solche definiert werden.

Intelligente automatische Rekonstruktion

Die Plug-ins von CoreTechnologie für Catia V5, NX, SolidWorks, Inventor und Creo ermöglichen einen intelligenten Rekonstruktionsprozess, der die Konstruktionshistorie Schritt für Schritt nachbildet und den Anwendern eine perfekte Kontrolle über den Arbeitsablauf bietet.

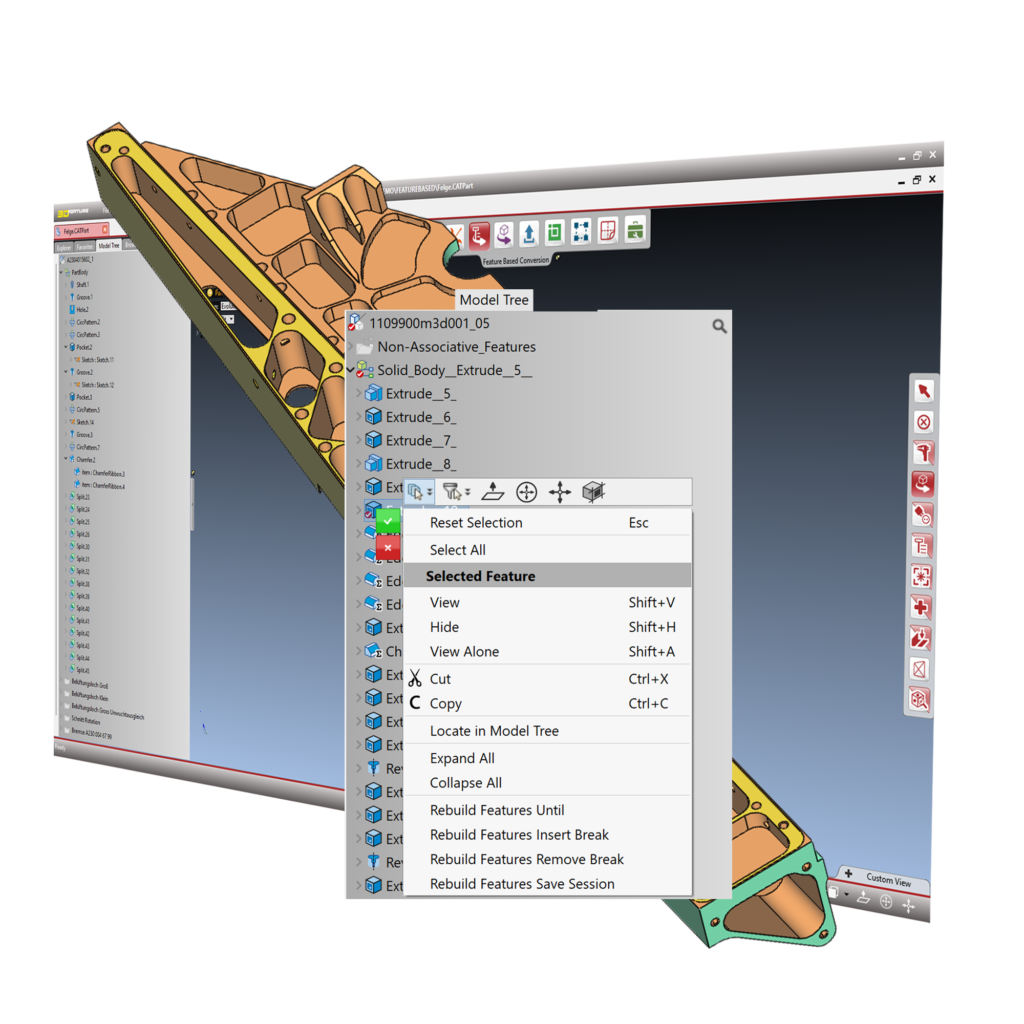

• Kontrollierte Rekonstruktion Feature für Feature mit Pausenoptionen
• Speichern der Sitzung an jedem beliebigen Punkt für Flexibilität bei der Konvertierung großer Modelle
• Automatische Standardkonvertierung (ISO und DIN) während der Verarbeitung
• Unterstützung für Mehrkörpermodellierung, z. B. für Creo
• Zwischenspeicherung als B-Rep-Daten für höhere Genauigkeit
• Strukturierte Übertragung und Visualisierung von Metadaten
• Konvertierung von Multimodell-Verknüpfungen, PMI und Baugruppenstrukturen

Diese exklusive Technologie gewährleistet eine hochpräzise Konvertierung von CAD-Modellen unter Beibehaltung der Konstruktionsintelligenz und Bearbeitbarkeit.

Perfekte Skizzenabhängigkeiten

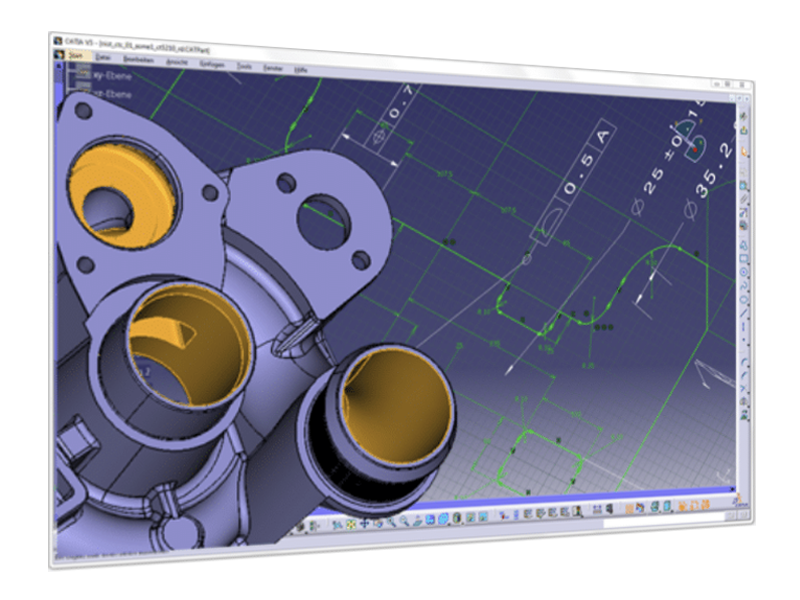

Nach der Konvertierung mit 3D_Feature enthalten die Skizzen der Konstruktionselemente wie Extrusionen, Ausgetragene Schnitte und Loft-Features exakt die selben Zeichnungsbedingungen und Bemaßungen die der Konstrukteur im ursprünglichen CAD-System erstellt hat.

Dies erleichtert das Verständnis der Modelle und die Umsetzung der ursprünglichen Konstruktionsabsicht. Durch die Konvertierung bleibt das spezifische Fachwissen erhalten, und das migrierte Modell lässt sich im Zielsystem einfach anpassen.

Korrektur importierter B-Rep

Wenn ein featurebasiertes Modell importierte Volumenkörper als Grundlage eines featurebasierten Konstruktionsbaums enthält, sorgen unsere integrierten Reparaturfunktionen für optimale Datenqualität und einen reibungslosen Ablauf.

Durch das Beseitigen von Lücken sowie von überlappenden und verdrehten Flächen in der importierten Geometrie erhält das Zielsystem ein geschlossenes Volumen als Ausgangsbasis für die Feature-Bearbeitung.

Darüber hinaus ermöglichen die integrierten Reparaturfunktionen die Erstellung gültiger Volumenkörper innerhalb von Sekunden, falls bei der automatischen Reparatur Fehler auftreten sollten.

Validierung durch Geometrievergleich

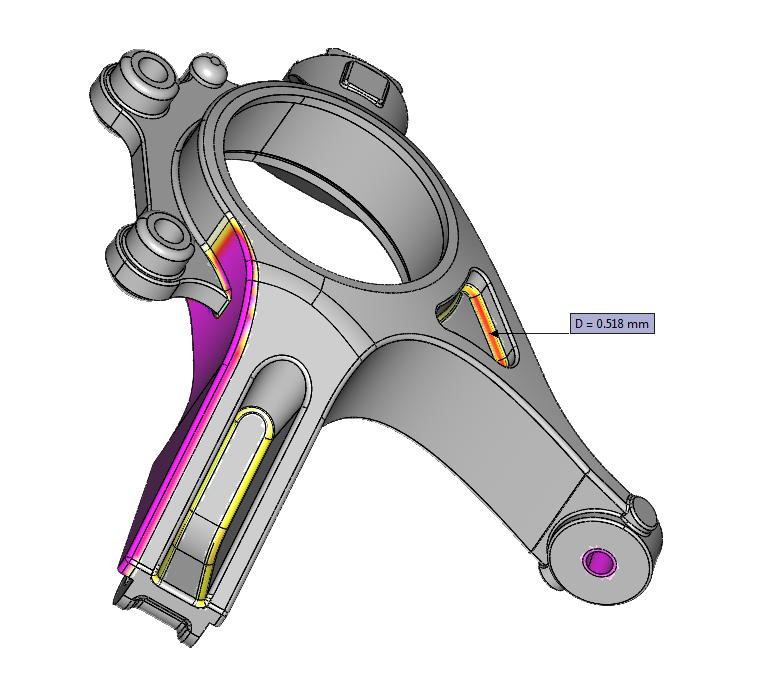

Um das Konvertierungsergebnis zu überprüfen, werden die Formen des Originalmodells mithilfe der integrierten Funktion zum geometrischen Vergleich mit den konvertierten Modellen abgeglichen.

Wird ein Unterschied festgestellt, wird die maximale Abweichung in der Protokolldatei aufgeführt, und die Software erstellt ein vereinfachtes Visualisierungsmodell, um die Abweichungen in der Benutzeroberfläche von 3D_Feature hervorzuheben.

Auf diese Weise lassen sich Unterschiede zwischen dem Ausgangsmodell und dem konvertierten Modell leicht erkennen, und konvertierte Modelle ohne geometrische Abweichungen sind zu 100 % fehlerfrei.
