すべての機能が動作するCADモデルを変換する

シームレスなエンジニアリング・ワークフローを実現する、機能ベースの高度な変換機能

3D_Featureは、Catia V5/V6、NX、Creo、SolidWorksなどの一般的なCADシステム間で、元のCADモデルの設計意図を損なうことなく、完全に機能するCADモデルを変換します。

• フィーチャー履歴ツリーとパラメータの変換

• 部品およびアセンブリの変換

• 制約や注釈を含むフィーチャースケッチ

• 3D PMIおよびメタデータの変換

3D_Featureで変換されたモデルには、フィーチャーやパラメータを含む設計履歴ツリー、制約付きのフィーチャースケッチ、属性、および製品製造情報が含まれます。これらは、元のCADシステムで設計されたときとまったく同じ状態です。

You are currently viewing a placeholder content from YouTube. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.

More Information

Unblock content

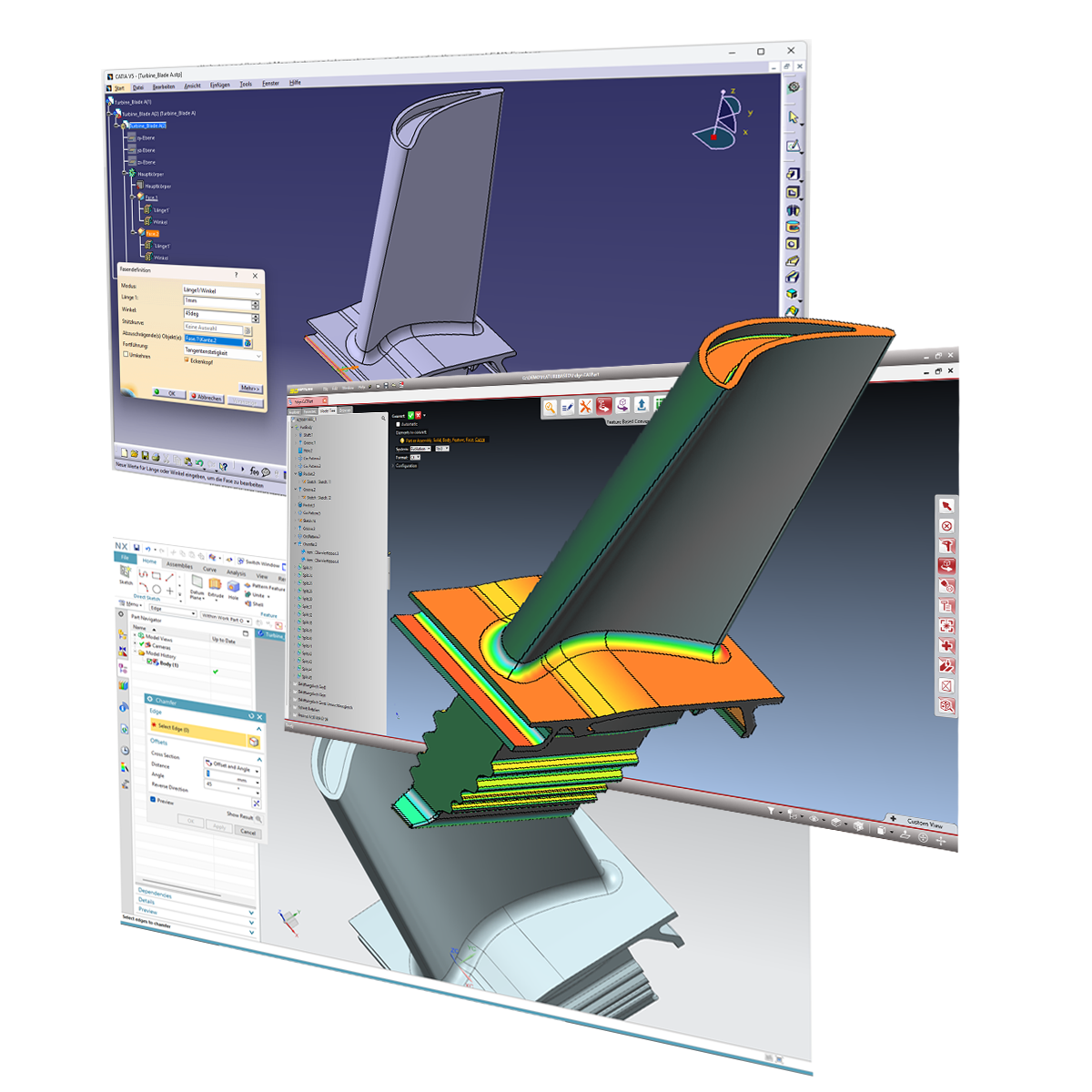

相互運用性の未来

今日、企業は、CADデータの機能と価値を完全に維持しつつ、さらに一歩進んだ相互運用性を求めています。

当社の革新的な機能ベースのテクノロジーにより、企業は、知識や価値、時間を損なうことなく、MCAD環境における人的リソースを最適化したり、完全に機能するレガシーデータを移行したりする自由を得ることができます。

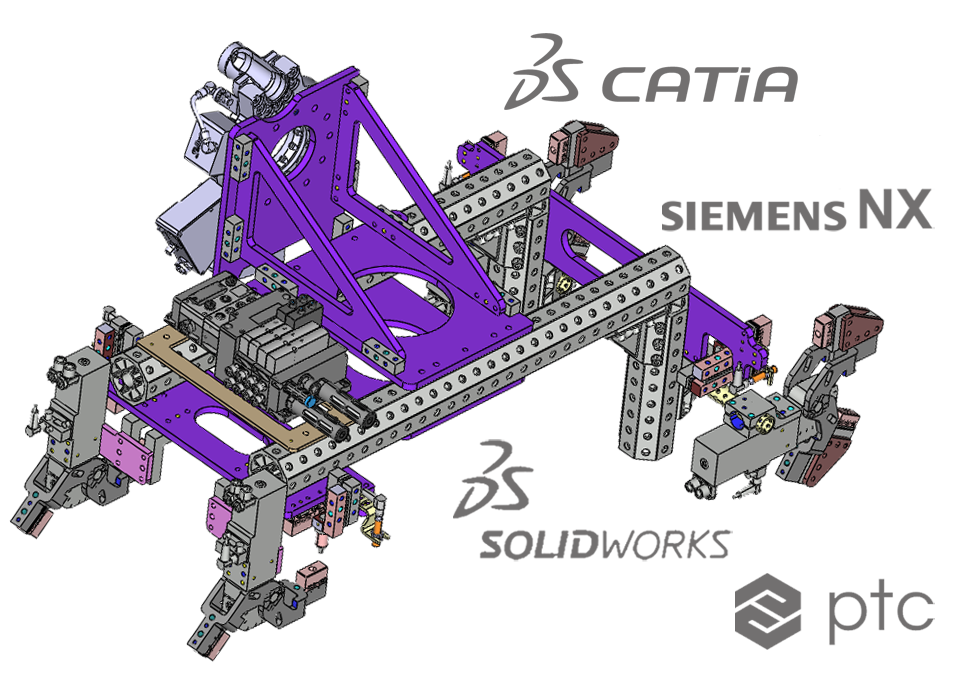

ネイティブインターフェースが決め手となる

当社が独自に開発したネイティブインターフェースは、CADシステムのライセンスやAPIにアクセスすることなく、フィーチャーやパラメータなど、設計履歴のすべてのデータをバイナリファイルから直接抽出します。

CoreTechnologieは、CADフォーマットのリバースエンジニアリング分野におけるリーディングプロバイダーです。CADデータを直接インポートすることで、元のCADシステムで利用可能なすべての情報を、制限なく柔軟に取得することができます。

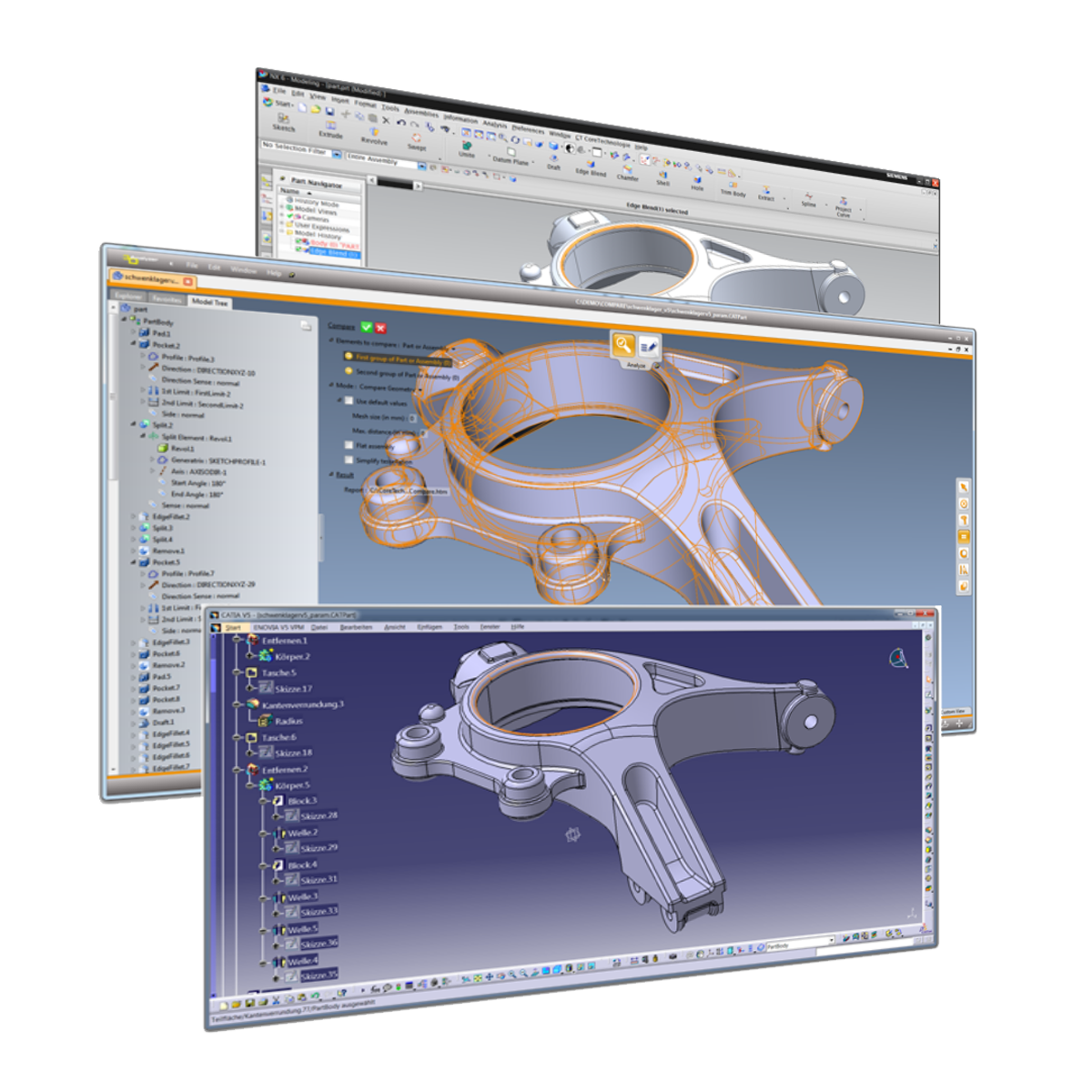

適応型変換

シームレスな変換を実現するため、3D_Featureはターゲットシステムでの再構築プロセスに先立ち、設計履歴の適応型最適化を行います。すべてのフィーチャータイプおよびデータ構造は、ターゲットシステムの要件に合わせて調整されます。

ターゲットシステムで利用できないフィーチャータイプは置換され、フィーチャーの設定はターゲットシステムの要件に従って調整されます。

DINまたはISOで指定された穴フィーチャーは、それらを統一するため、あるいは部品全体の規格を変更するために、いずれかの規格に再定義することができます。フィーチャーとして指定されていない穴も、独自の3D_Feature技術によって自動的に認識され、ターゲットシステムにDINまたはISOの記述として書き出されます。

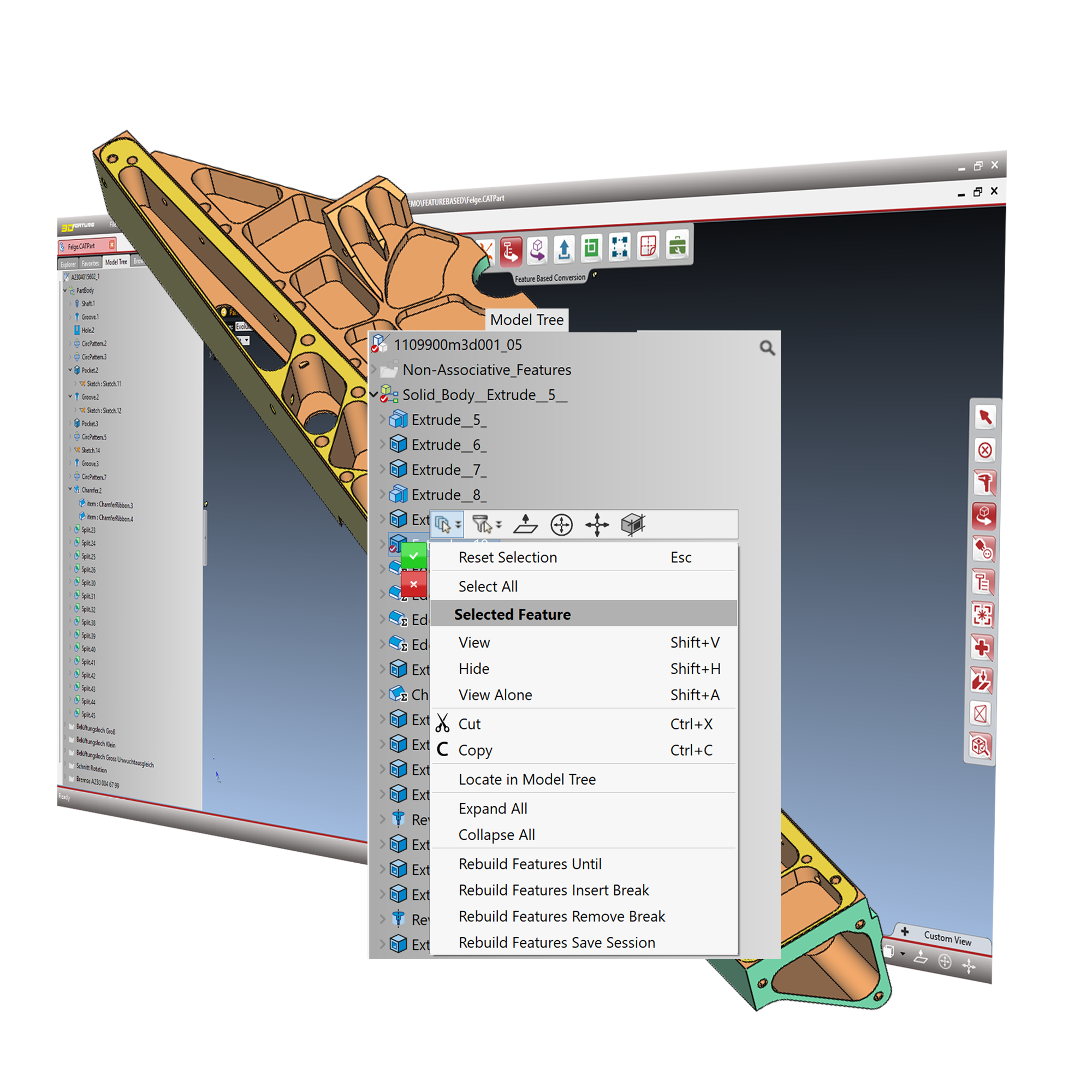

スマートな自動再構築

3D_Featureテクノロジーは、インテリジェントなフィーチャー再構築機能により、高度で完全な3Dモデル変換を実現します。

Catia V5、Nx、Solidworks、Inventor、Creo向けのCoreTechnologieプラグインは、インテリジェントなフィーチャー再構築機能により、高度で完全な3Dモデル変換を実現します。

本システムは設計履歴を段階的に再構築するため、ユーザーはワークフローを完全に制御できます。

• 一時停止および再開オプションを備えた、フィーチャー単位での制御された再構築
• 大規模なモデルやアセンブリでも最大限の柔軟性を確保するための、任意の時点でのセッション保存
• 処理中の自動標準変換（ISOおよびDIN）
• Creoのマルチボディモデリングのサポート
• 再構築精度を高めるための中間B-Rep保存
• メタデータの構造化された転送および可視化
• マルチモデルリンク、PMI、属性、名称、色、レイヤー、アセンブリ構造の変換

この独自の技術により、設計インテリジェンスと編集性を完全に維持しつつ、CADモデルのシームレスかつ高精度な変換を実現します。

完璧なスケッチの依存関係

フィーチャーベースのモデルに、フィーチャーベースの設計ツリーの基礎となるインポートされたソリッドが含まれている場合、当社の統合された修復機能により、最適なデータ品質とスムーズなワークフローが確保されます。

インポートされたジオメトリ内のギャップや、重なり合った面、ねじれた面を排除することで、ターゲットシステムはフィーチャー編集の基盤となる閉じたソリッドを取得します。

さらに、自動修復でエラーが発生した場合でも、組み込みの修復機能により、数秒で有効なソリッドを作成することが可能です。

インポートされたB-Rep関数の修正

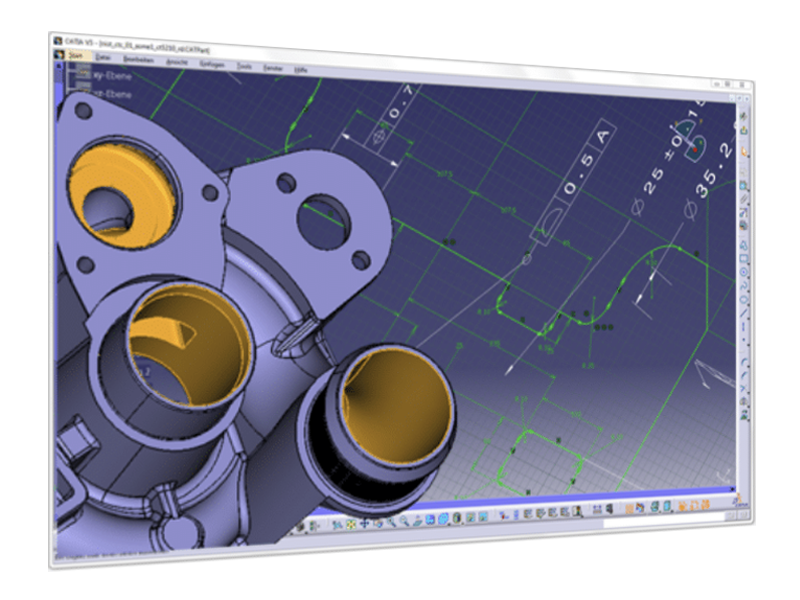

3D_Feature を使用した変換後、切り欠き、突起、ロフトなどの要素のスケッチには、設計者が元の CAD システムで作成したのと同じ制約や注釈がそのまま反映されます。

これにより、モデルの理解が容易になり、元の設計意図を正確に再現することが可能になります。

この変換により、専門的な知識が保持され、移行されたモデルはターゲットシステムで容易に調整することができます。

形状比較による検証

変換結果を確認するために、組み込みの幾何学的比較機能を使用して、元のモデルの形状と変換後のモデルを照合します。

差異が検出された場合、最大偏差がログファイルに記録され、ソフトウェアは簡略化された可視化モデルを生成して、3D_Featureのユーザーインターフェース上でその差異を強調表示します。

これにより、元のモデルと変換後のモデルの相違点を容易に確認でき、幾何学的偏差のない変換モデルは100%エラーフリーとなります。
